Z5163C立式钻床

Z5163C立式钻床

一、用途及性能

用于机械加工中的钻孔、扩孔、铰孔、锪平面、钻沉头孔和镗孔及攻螺纹主轴攻丝可实现自动反转。

二、特点和结构及技术参数性能

1、通过不断的创新和性能改进立式钻床采用最新的微电子型多功能继电器，可以按照事先设置的程序，进行接通和分断电路的控制。由软件构成的“软继电器”取代了机床原使用的中间继电器，控制程序由汇编语言编制而成。实现了一对一的单片机程序化，使机床接线简单，故障率低，易判断，保证了机床的高可靠性，提高了控制精度，提升了性价比。多功能继电器使用在普通立式钻床控制上，是一次大的革新，使立式钻床性能有了跨越的提升，为用户提供了更加完美的产品。

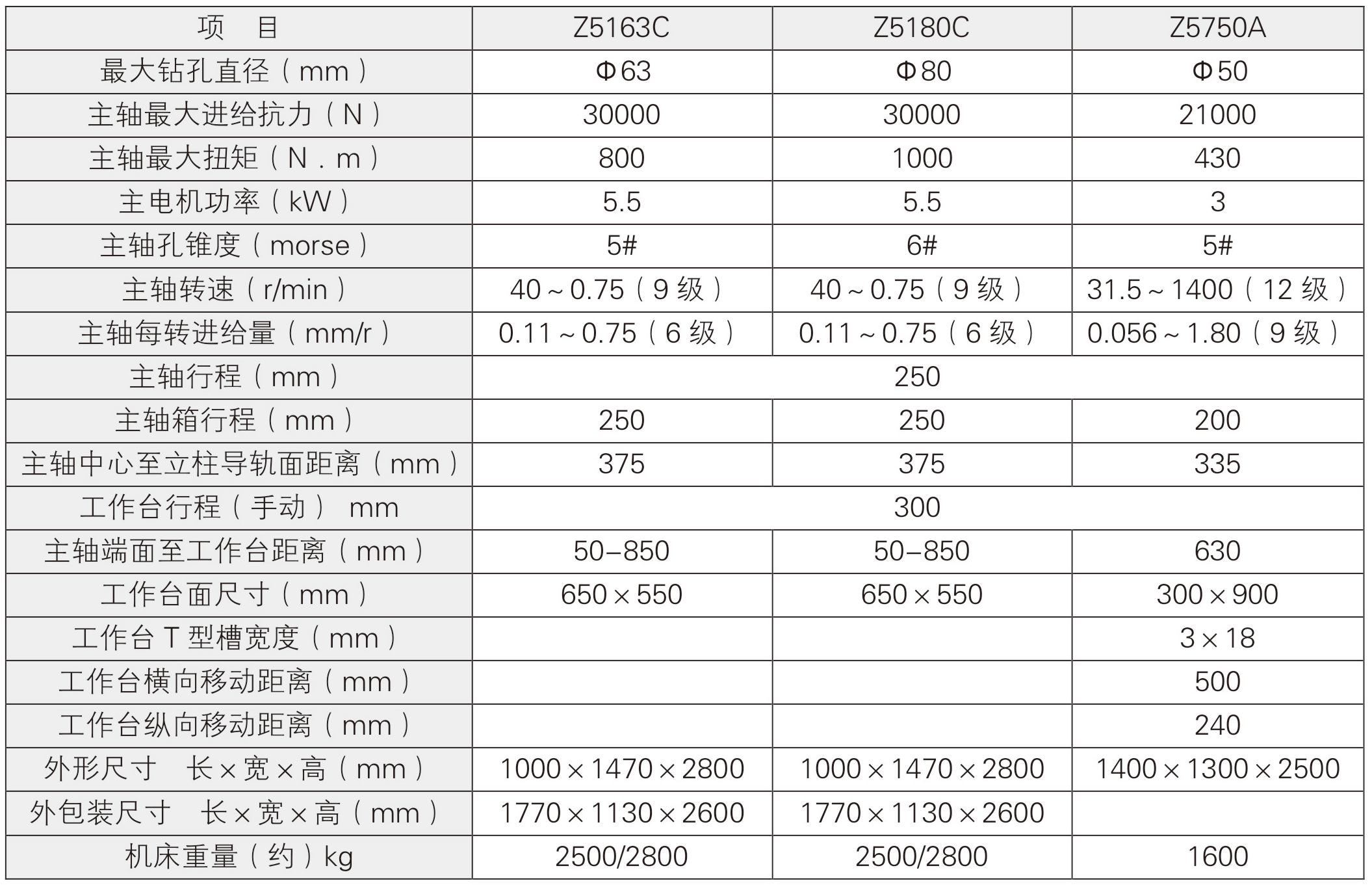

2、设备规格及主要技术参数

3、Z5163C立式钻床结构

3.1方柱立式钻床、机床由主轴箱、立柱、底座、工作台等主要部分组成。 机床要求布置足够的加强筋板，保证机床具有足够强度、刚性和高稳定性。结构先进可靠。

3.2主轴系统有高性能的传动精度和刚性。

3.3本机床采用最新的微电子型多功能继电器（PLC）可以按照事先设置的程序，进行接通和分断电路的控制。控制程序由汇编语言编制而成，使机床接线简单，故障率降低，易判断，保证了机床的高可靠性。电机采用国内知名品牌,主轴轴承、丝杆、主要电器元件、主要液压元器件采用当今市场上质量较高的主流产品。

4、机床功能及特点

4.1 主轴各级变速机构灵敏可靠。

4.2 操作系统集中，工人使用方便快捷，维修方便。

4.3 主轴攻丝能实现自动反转。

4.4 主轴自动进给、定程切削。

4.5主轴箱设有抗力保险

4.6精度高、噪声低、变速范围广。

4.7本机床增加了脚踏急停开关和主变速手柄触摸急停开关，加强了对操作工的安全保护，提高了机床的防护性能，使机床更加人性化。

5、随机附件及随机工具

5.1提供设备安装及使用所需的各种必备工具。

6、Z5163C立式钻床工作环境

6.1工作电源：AC380V/3P。3相5线交流电50Hz±2%，380V＋10%～380V－7%

6.2环境温度：0~45℃

6.3相对湿度：40%～98%

6.4厂房地面：水泥地面

6.5厂房照明：只提供安全照明

6.6噪声及振动：设备周边为金切设备及行车。

在以上环境条件下，设备应能确保安装及长期稳定工作。

7、设备颜色

设备主体及活动部件采用浅灰色，颜色编号：PANTONE cool grey

三、随机技术文件

提供使用说明书、装箱单、合格证书及出厂检验报告单各一套。包括操作、维修、电气原理图、接线图、液压原理图、传动原理图、机床参数图表。
